И так любая система имеет
свои особенности и список поддерживаемого функционала.
Видеонаблюдения относится к таким системам. Если брать общее
понятие, то и бюджетная и профессиональная система состоят из камер,
видеорегистратора и дополнительного оборудования. Камеры снимают,
видеорегистратор записывает и воспроизводит. Ну так и Запорожец и
Майбех это машины и состоят обе из кузова, колёс, двигателя и т.д. А
вот наворотов и мощности у Майбеха намного больше...
Здесь мы и поговорим о особенностях системы, чем
отличаются, на что необходимо обратить внимание при выборе системы
видеонаблюдения.
Для построения эффективной системы видеонаблюдения,
необходимо правильно скомпоновать оборудование по назначению и
характеристикам. НЕ ПРАВИЛЬНО: поставить камеры формата
1080Р (1920х1080) и дешевый
видеорегистратор записывающий видео с разрешением
720P
(1280x720).
ДЛЯ
ВИДЕОКАМЕР

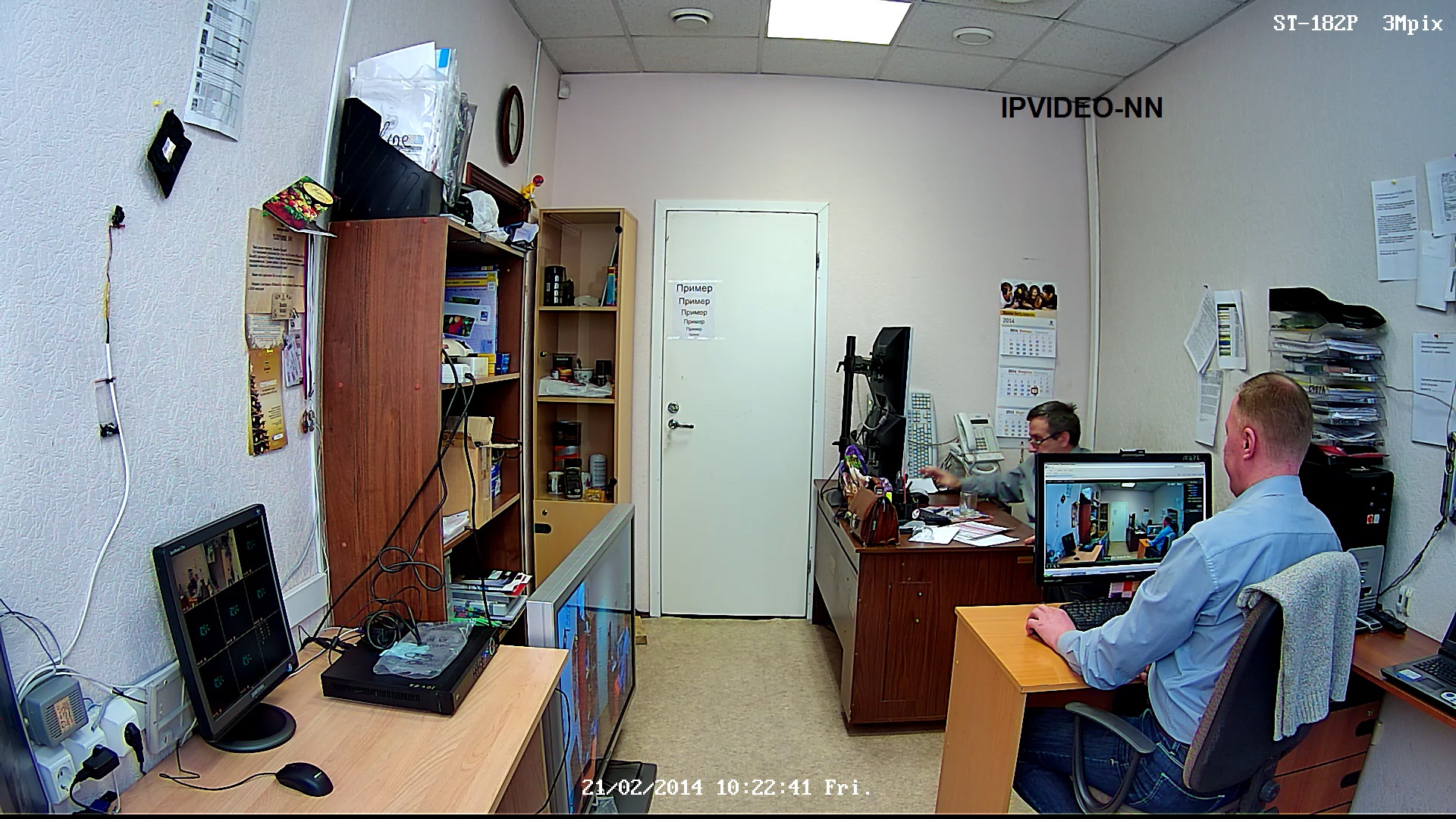

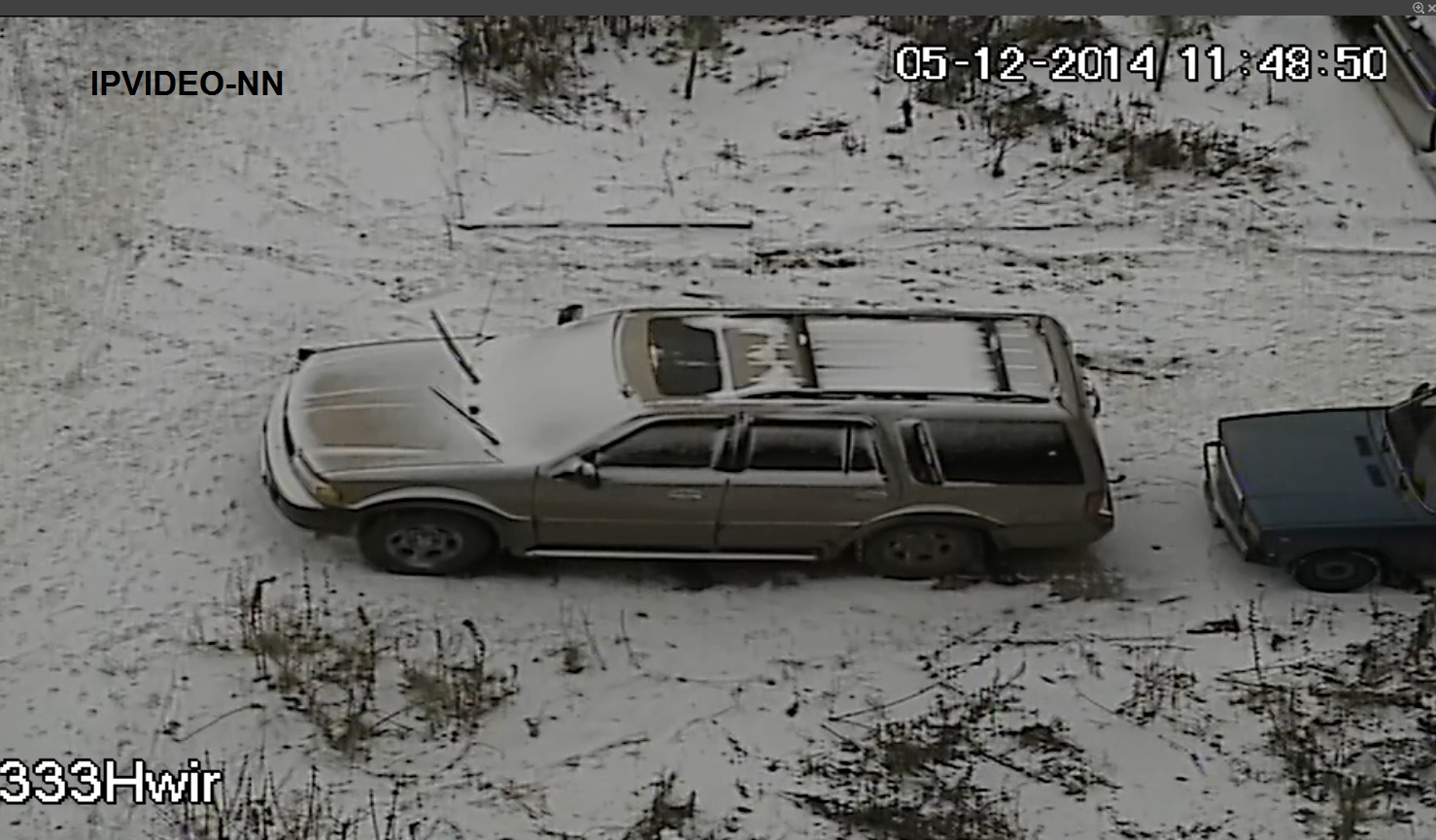

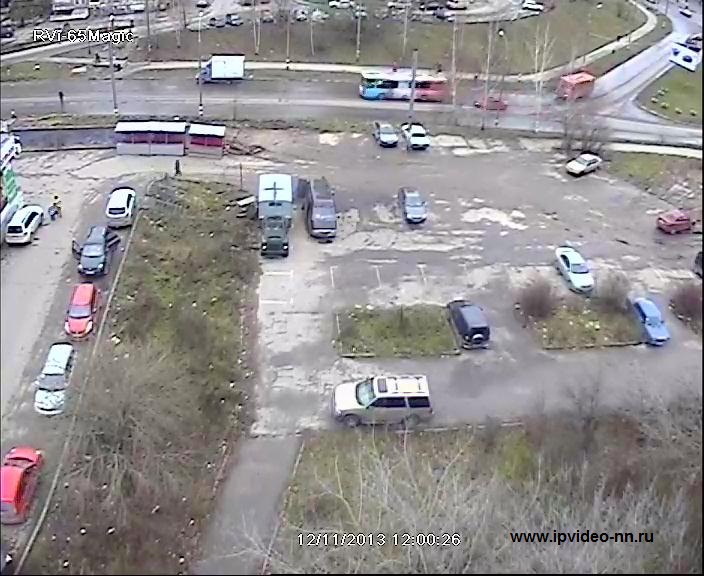

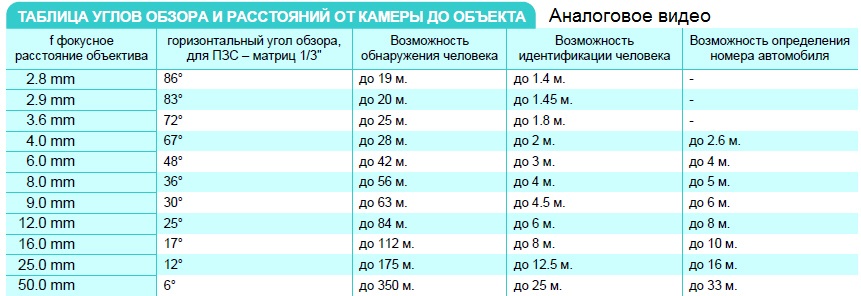

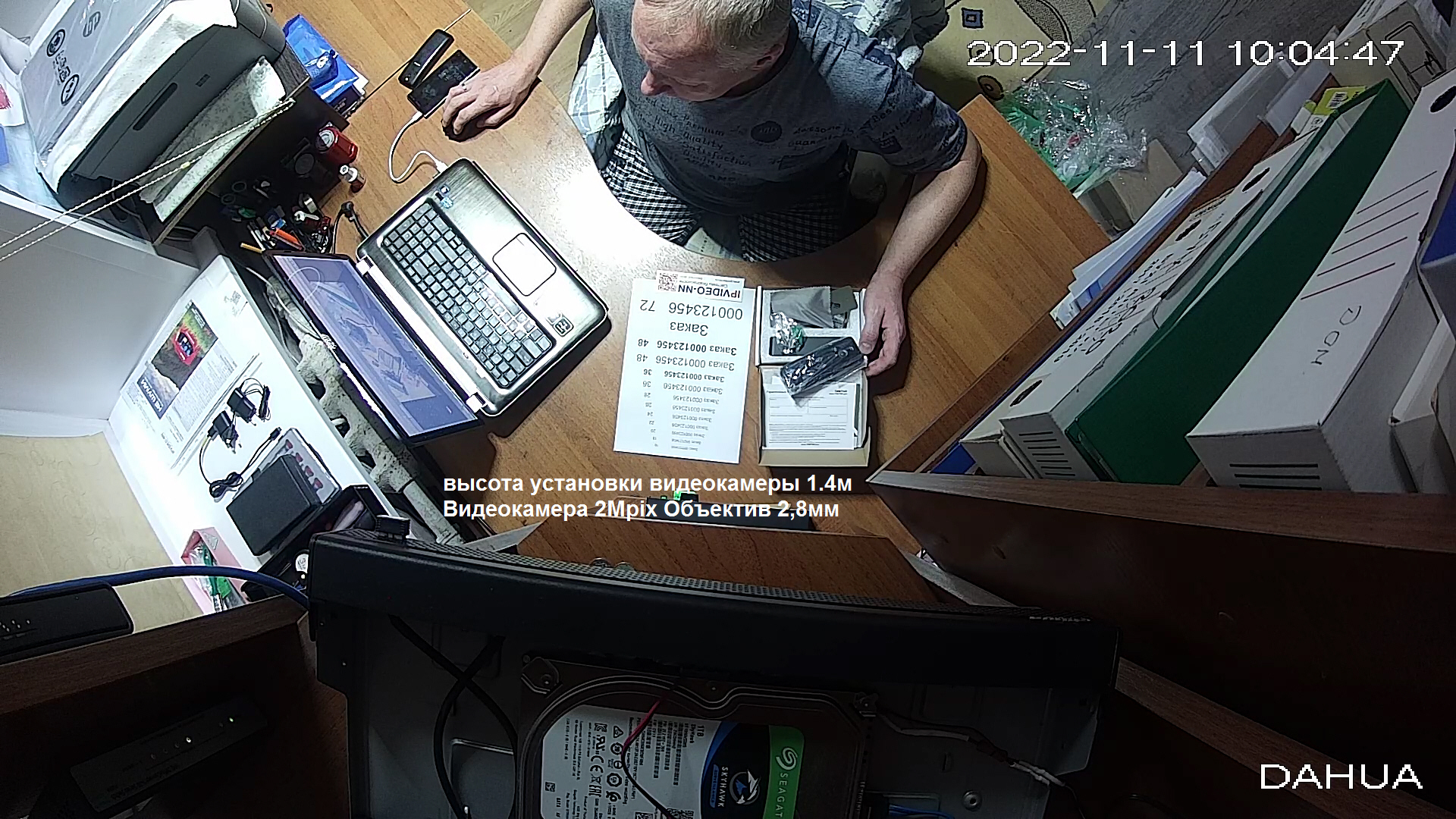

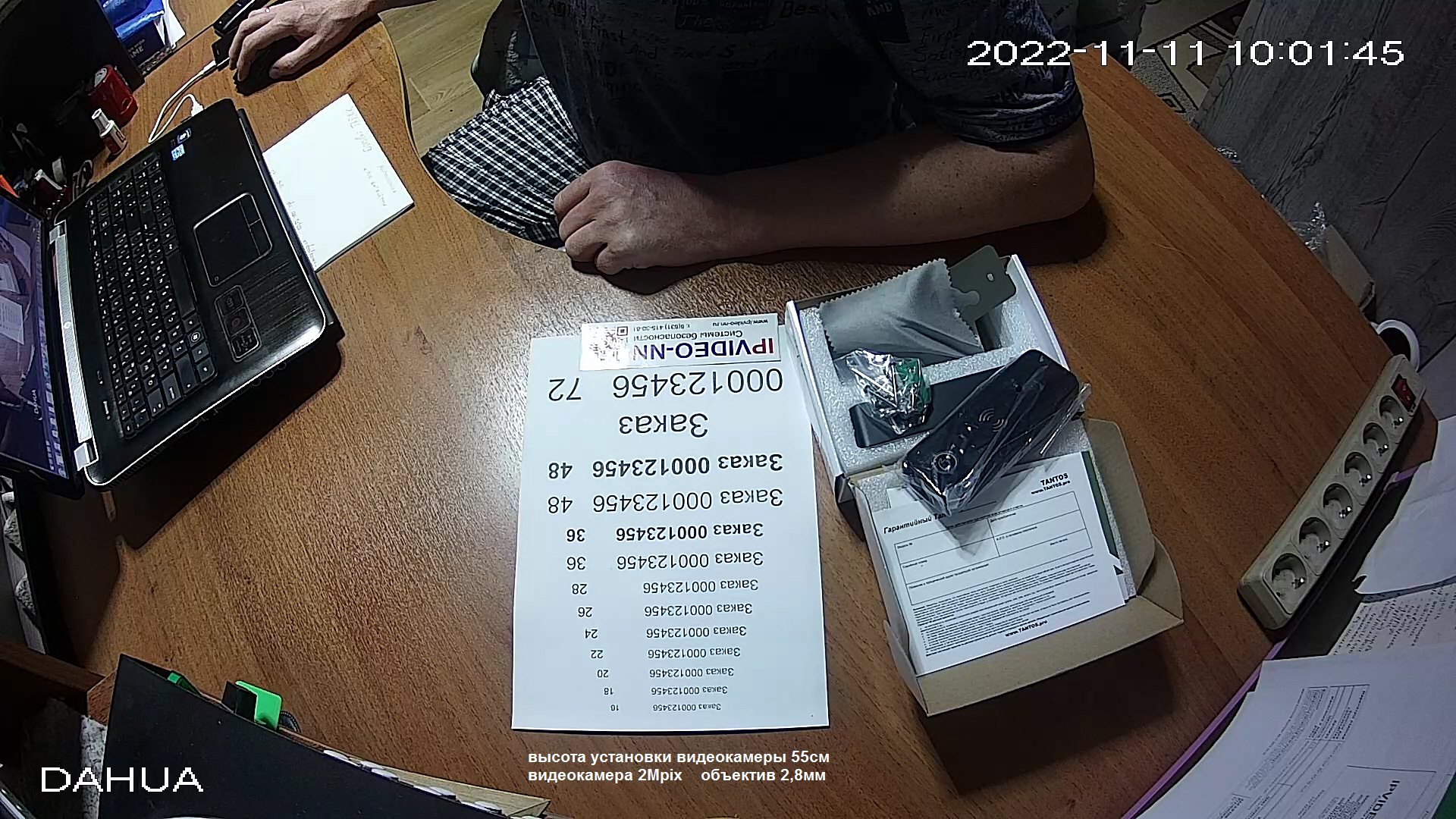

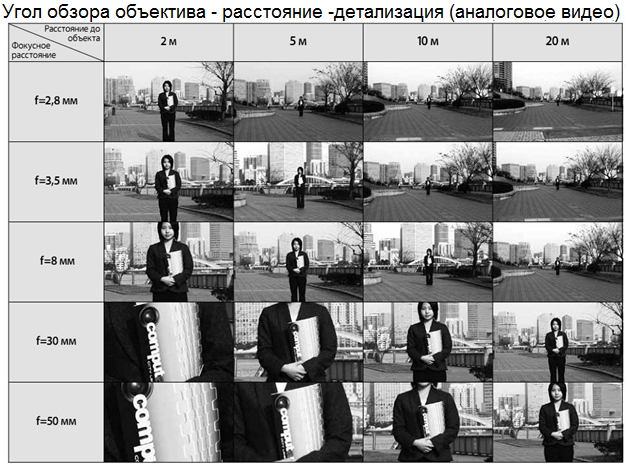

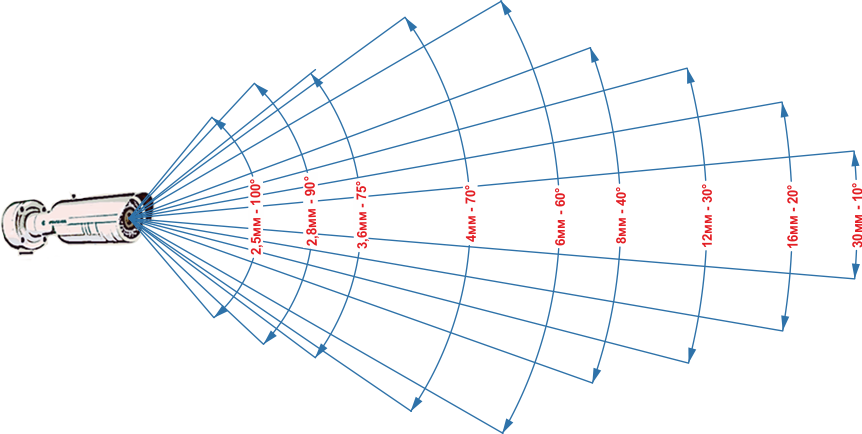

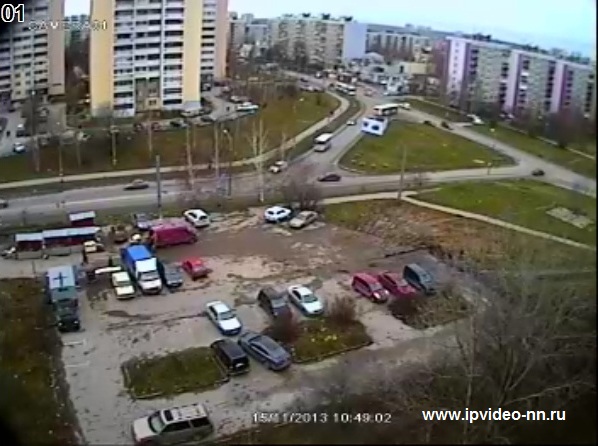

-Угол обзора по объективу (2,8мм \ 3,6мм \
6мм \ 8мм )
-Объектив вариофокальный (2,7 -13,5 мм \ 4-22мм )
- Вариофокальный объектив ручной или мотрорезированный

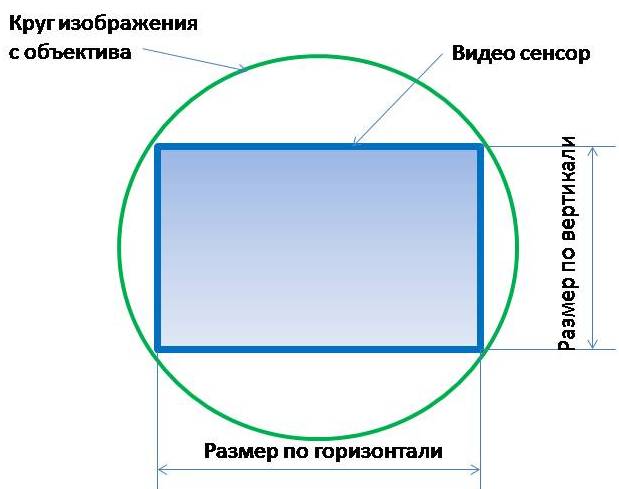

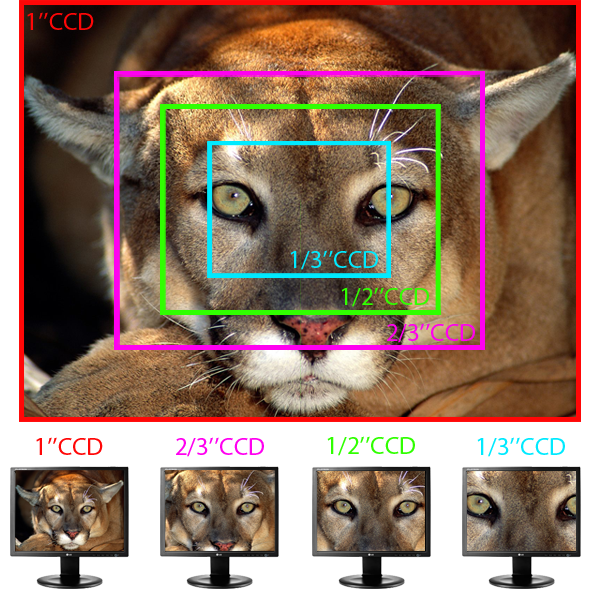

-Установленная матрица (размер и производитель)
-Назначение Уличная или для внутренней установки
-Формат камеры (аналоговая \
CVI \ TVI \
AHD \ IP)
-Вид (цилиндр \ купольная \ антивандальная \ корпусная \
малогабаритная \ панорамная \
PTZ \ FishEye \
для скрытого монтажа)
-Разрешение (D1
\ 960H \ 720P \ 1080P \ 4Mpix \ 4K )
-Скорость кадров в секунду
при максимальном разрешении ( при 4К - 6к\с при
4Mpix - 12k\c
при 1080Р - 25к\с при 720Р - 60к\с )

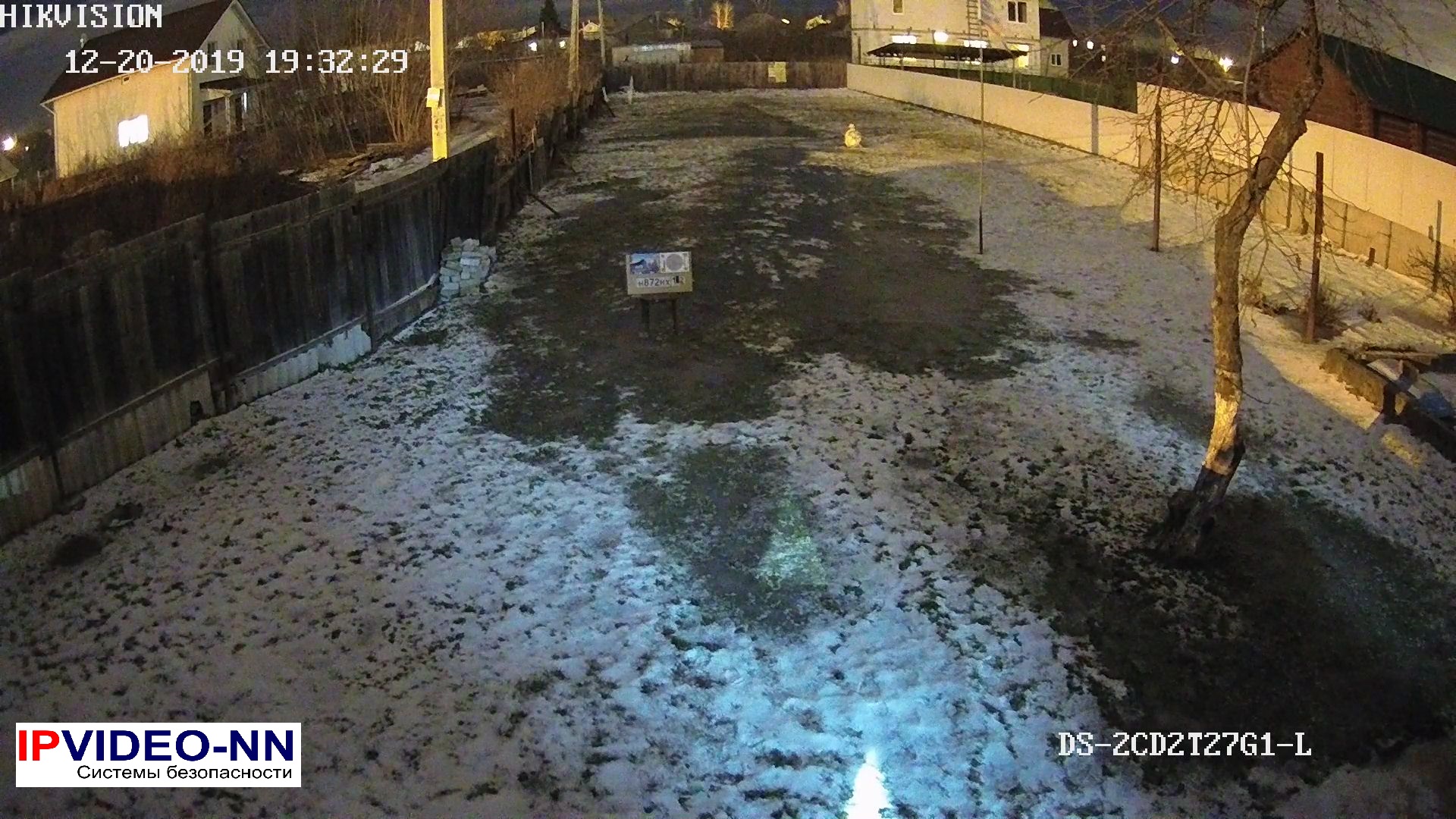

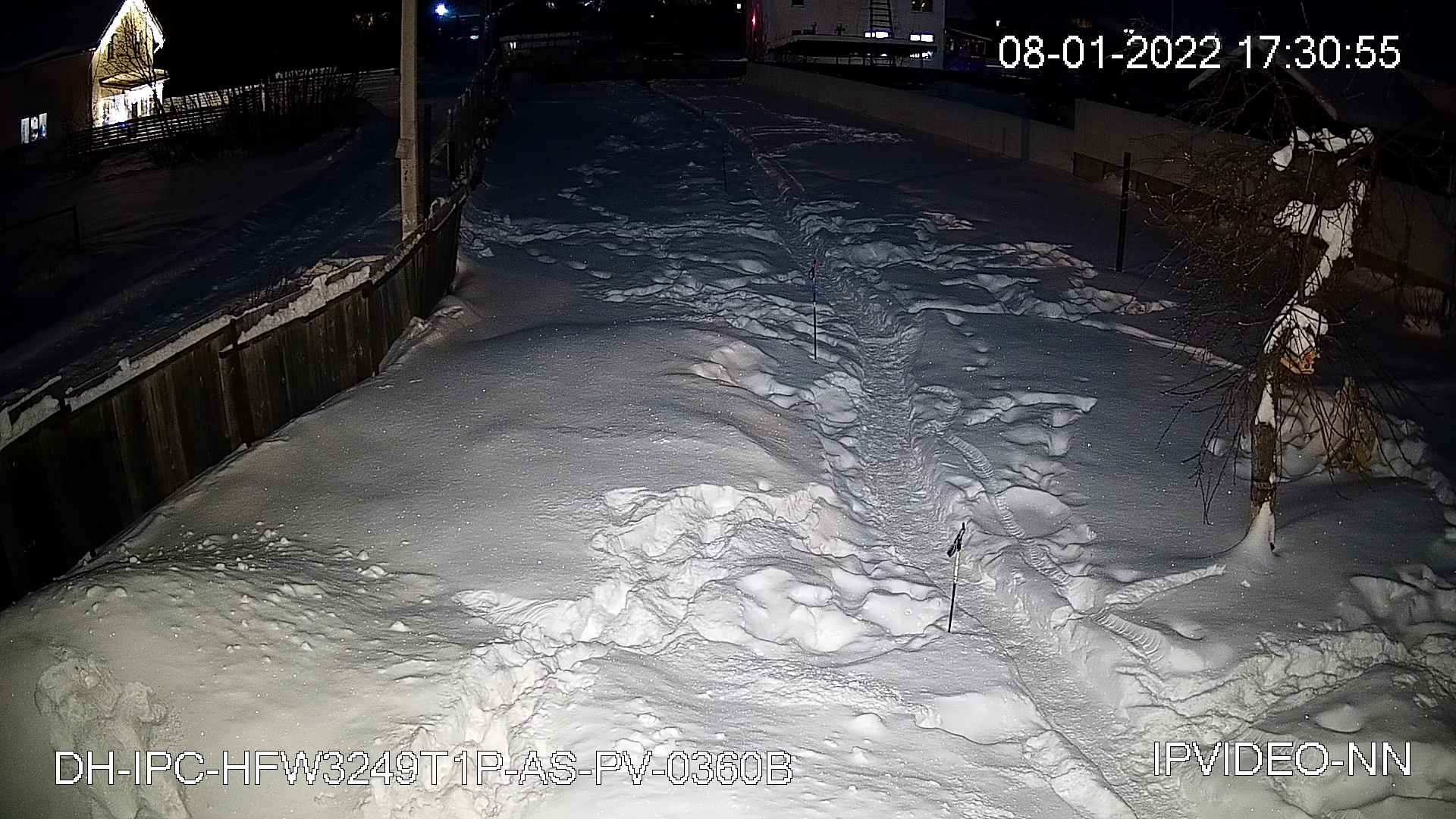

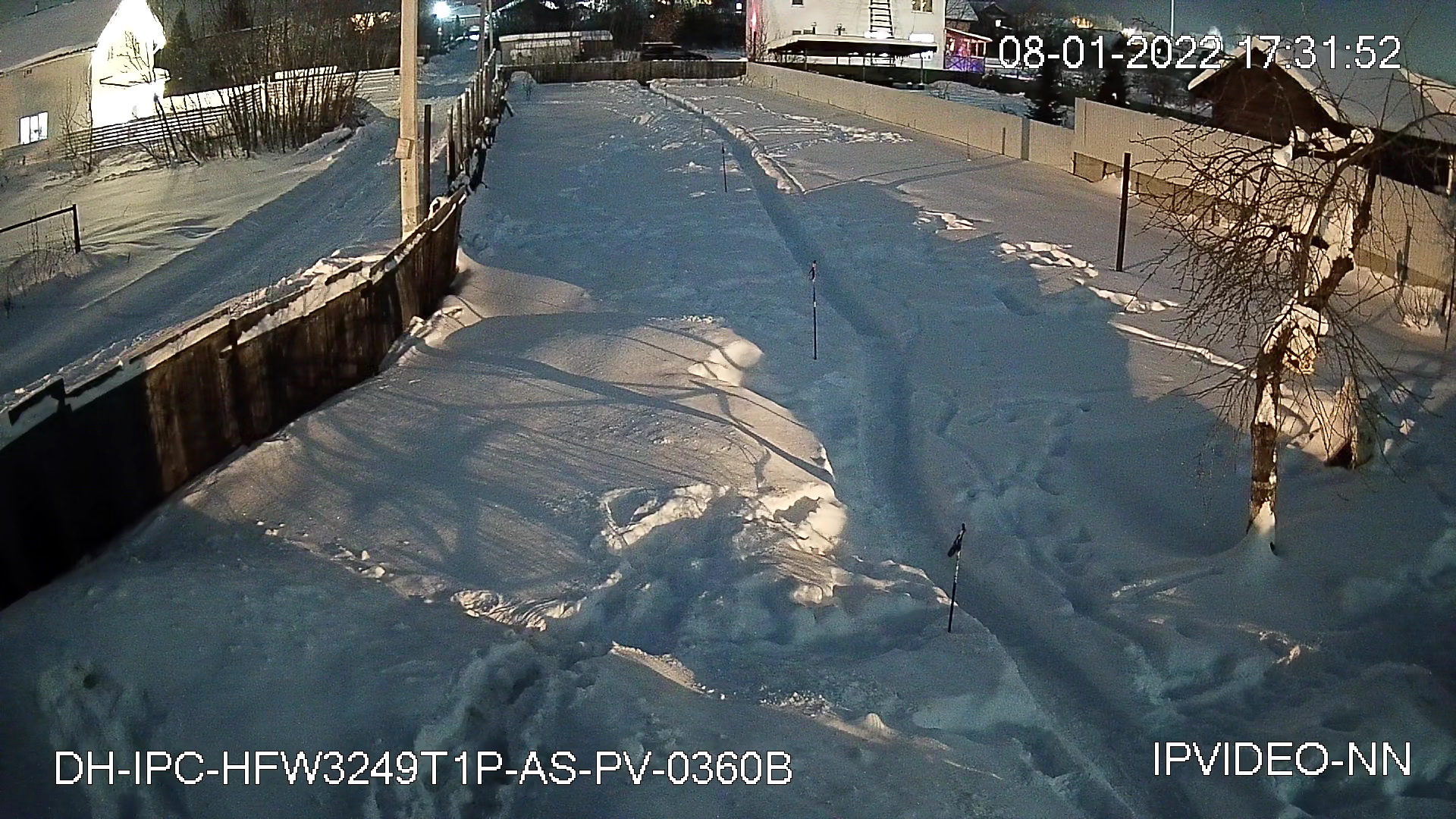

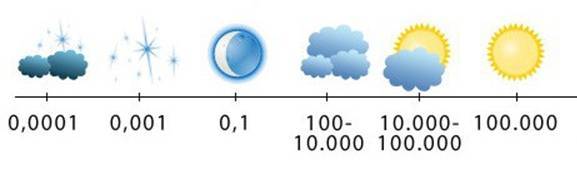

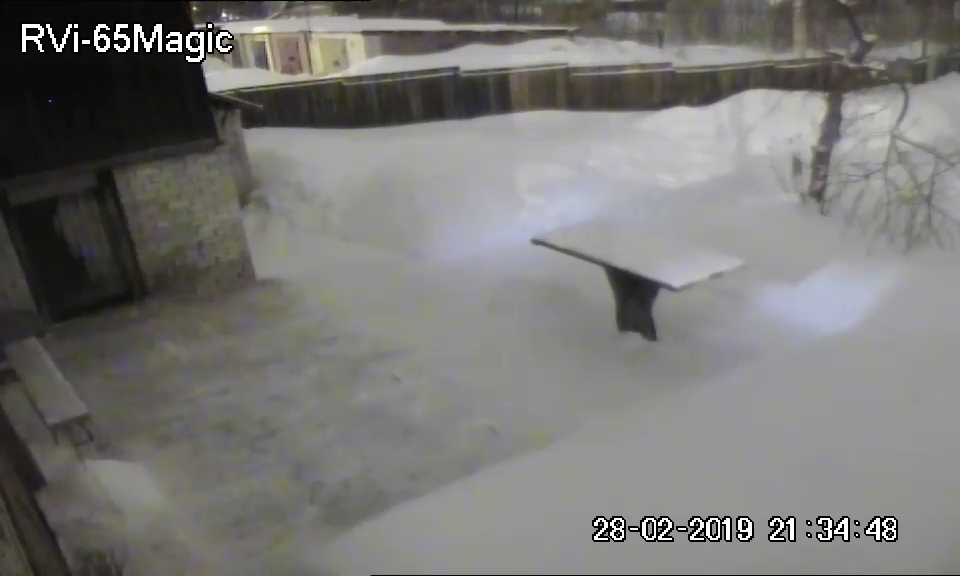

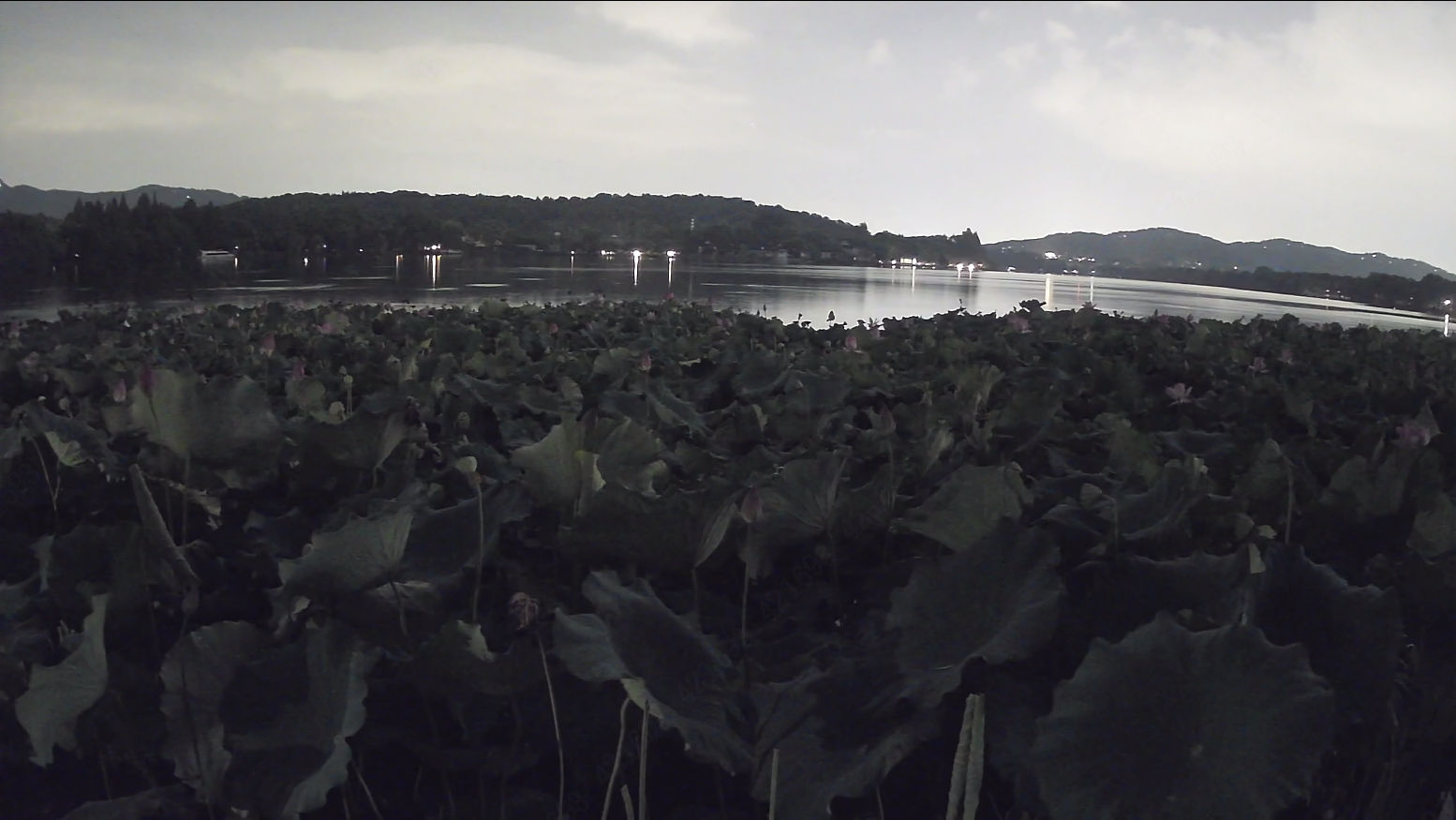

-Чувствительность к свету в темноте (0,1люкс \ 0,001 \ 0,0001
\ StarLite )

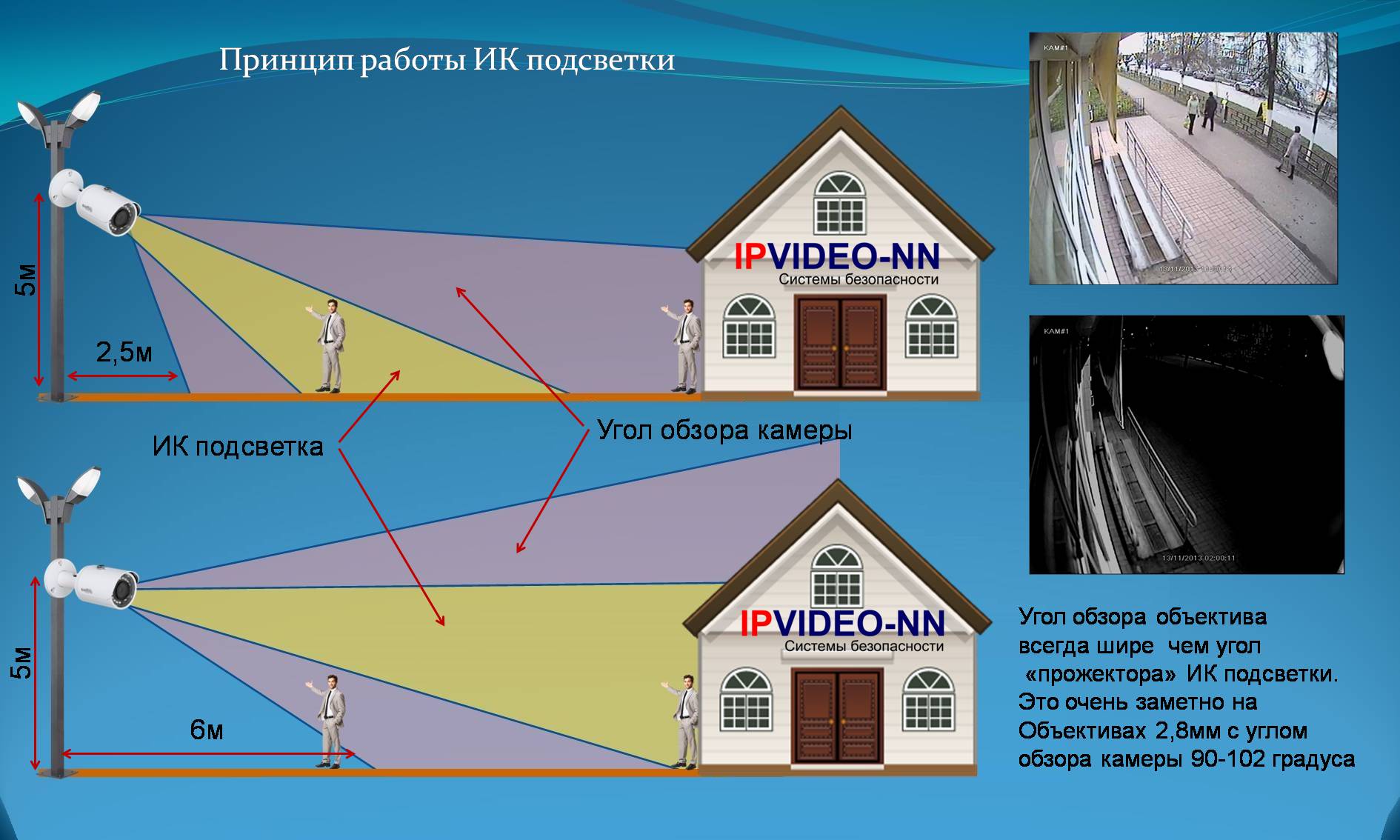

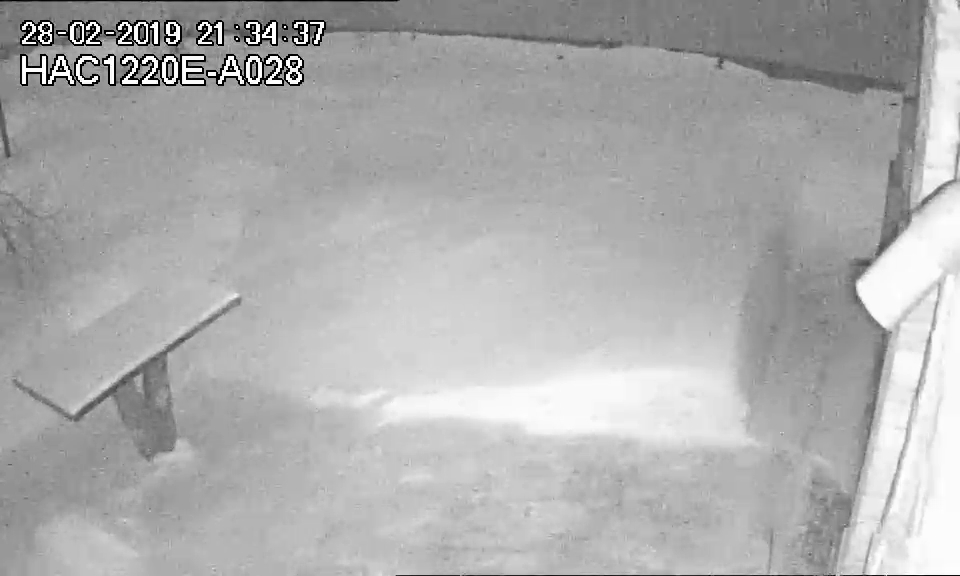

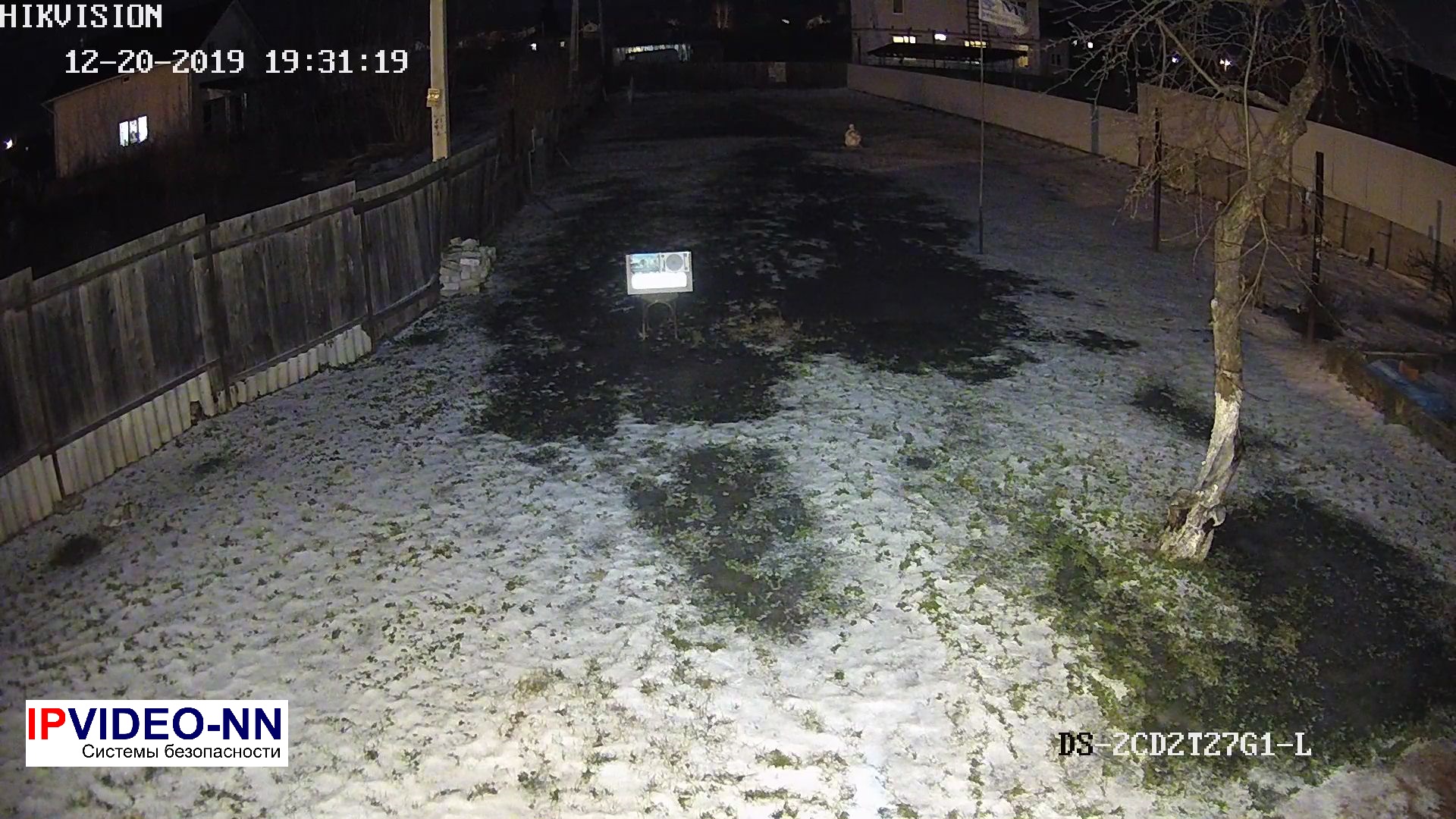

-Наличие и дальность ИК
подсветки
-Дополнительный функционал (WDR
\ 3D HR \
компенсации засветки и т.д. )

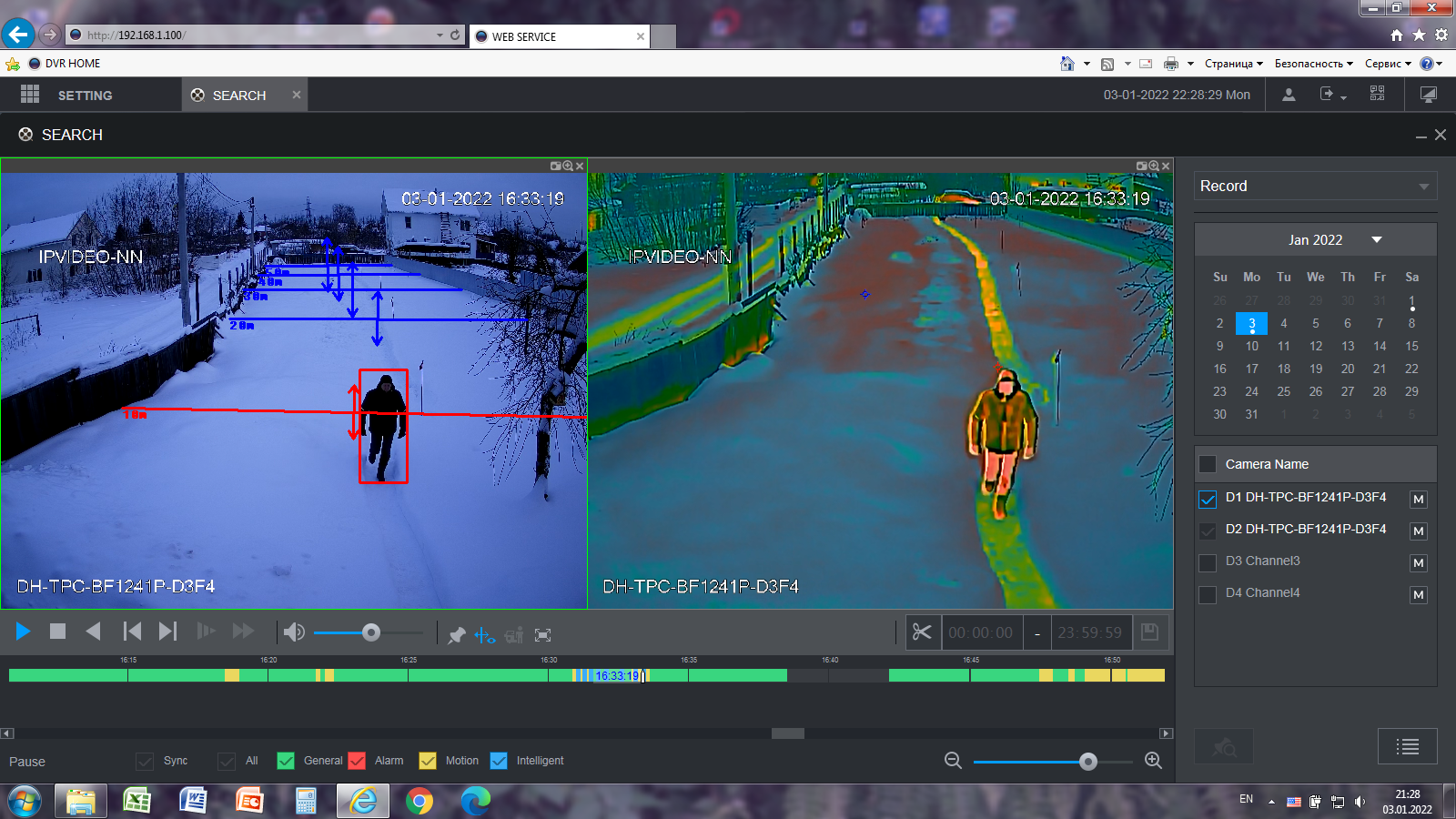

-Наличие видеоаналитики
|
|
Разрешение
\ Мегапиксели и форматы видео
Параметр на прямую отвечающий за качество и деталезированность

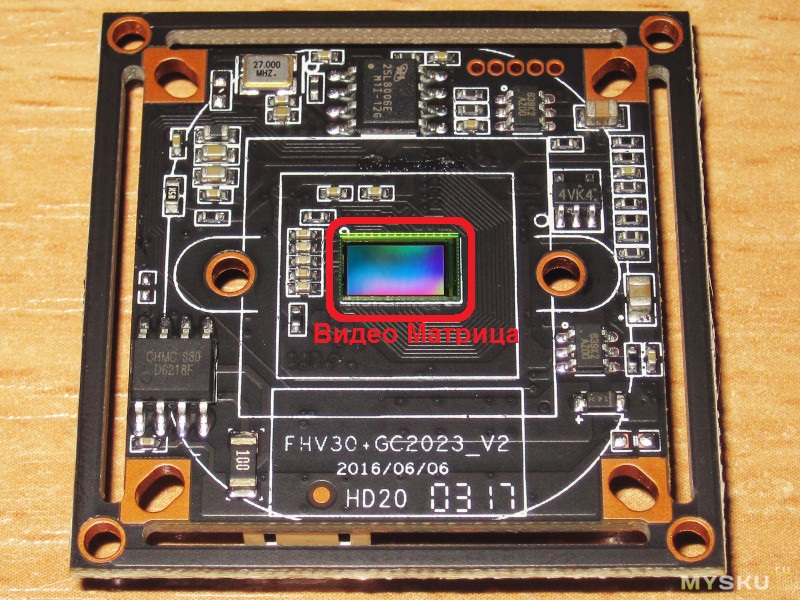

картинки с камеры. И зависит это от установленной матрицы в
видеокамере. Основные
разрешение
Для аналогового видео:
видеокамера способна выдавать тот формат, какого формата
установлена видеоматрица.
Для
IP
видео
: Если в видеокамере установлена видеоматрица с разрешением
FULL
HD1080
, то в настройках возможно выбрать любой из предшествующих
форматов. С этим форматом видеокамера и будет транслировать
видеопоток.
Для видеорегистраторов:
В настройках "КОДИРОВАНИЕ" есть возможность выбрать формат с
которым будет вестись запись с того или иного канала
(видеокамеры) С приходом
IP
систем, когда количество пикселей на
картинке перевалило за миллион, появилось понятие
МЕГАПИКСЕЛЕЙ.

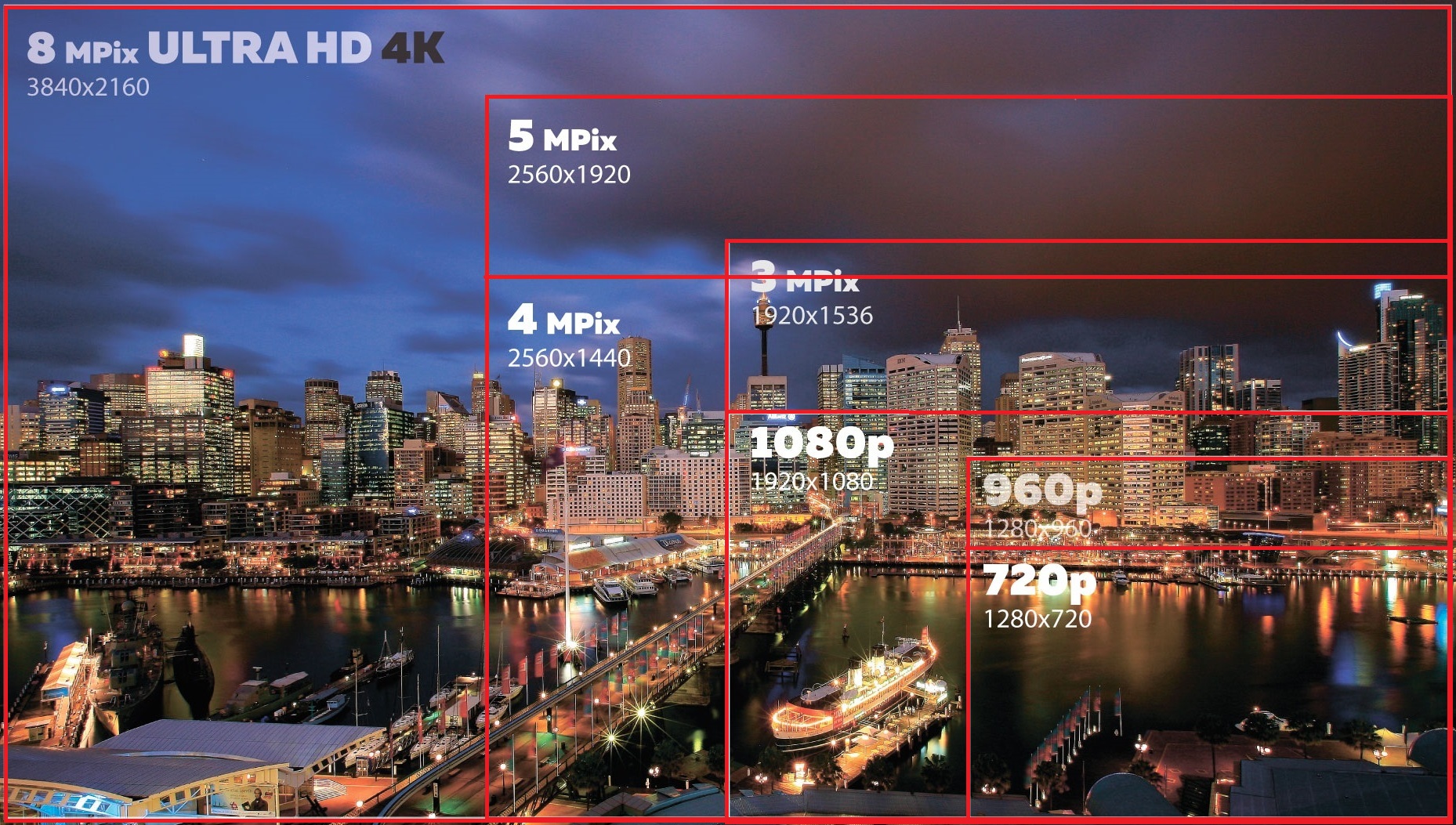

И если перевести форматы в Мегапиксели получиться:
|
ФОРМАТ |
РАЗРЕШЕНИЕ |
Mpix |
|
CIF |
240х320 |
0,1 |
|
VGA |
640х480 |
0,3 |
|
D1 |
760х576 |
0,5 |
|
HD720 |
1280х720 |
1 |
|
960Н |
1280х960 |
1,3 |
|
FULL HD1080P |
1920x1080 |
2 |
|
|
1920x1536 |
3 |
|
|
2560x1440 |
4 |
|
|
2560x1920 |
5 |
|
4К |
3840х2160 |
8,3 |
|
Пиксели и
форматы
|
|
УСТРОЙСТВО |
РАЗРЕШЕНИЕ |
Mpix |
|
Кнопочный телефон |
240х320 |
0,1 |
|
iPhone 4 |
640x960 |
0.6 |
|
Монитор |
1920х1080 |
2 |
|
Телевизор HDTV |
1920x1080 |
2 |
|
Телевизор UHDTV |
3840х2160 |
8,3 |
|
Стандарт IMAX |
7680x4320 |
33 |
|
Человеческий глаз |
|
90-130 |
|
|
|
Количество ТВЛ линий
\ Мегапикселей.
Данный параметр влияет на
деталезированность картинки получаемой с камеры и соответственно
на цену камеры. Любая камера выдаёт картинку с разрешением
D1
(в зависимости от модификации) а
количество
Твл
может быть разное. Камера может иметь
матрицу 420Твл, а может - 800Твл, но при этом формат видео -
D1.
У
IP
камер нет понятия ТВ
линий, там оперируют понятием Мегапикселей . И качество картинки
зависит не от количества мегапикселей (от количества зависит
размер картинки ) а от производителя матрицы и размера самого
пикселя. Можно взять две видеокамеры с матрицей
2Mpix (1920x1080 )
но разных
производителей и картинка будет отличаться очень сильно.

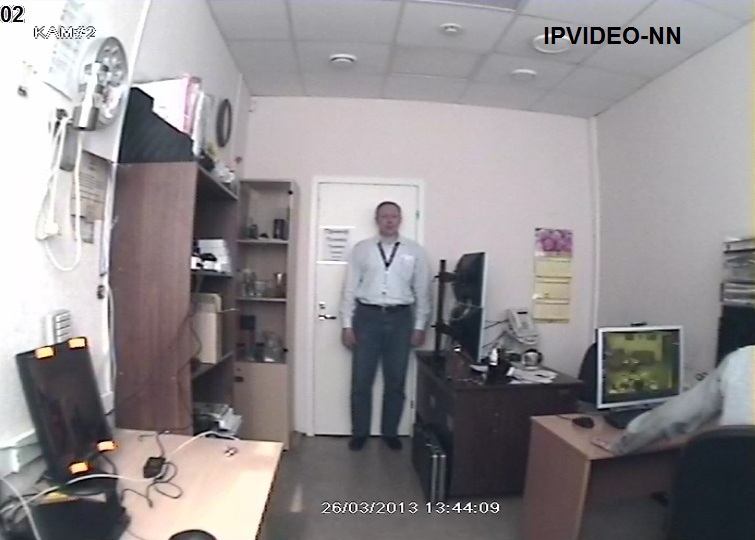

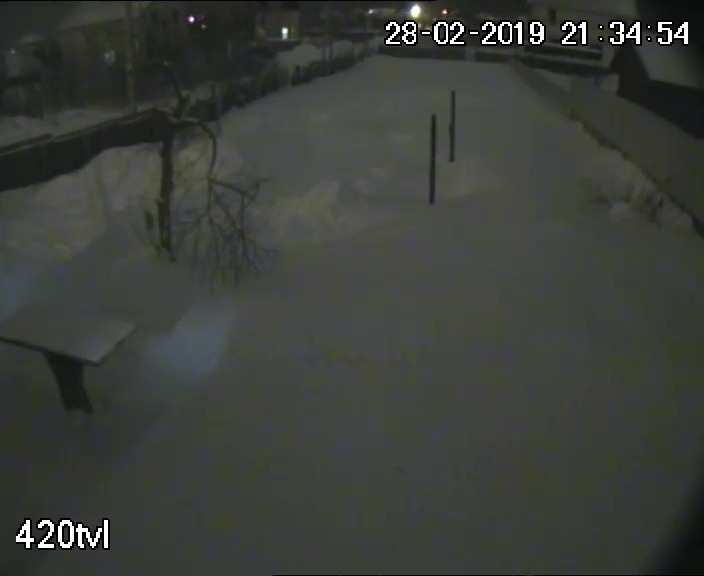

420 твл (D1
720x576) |

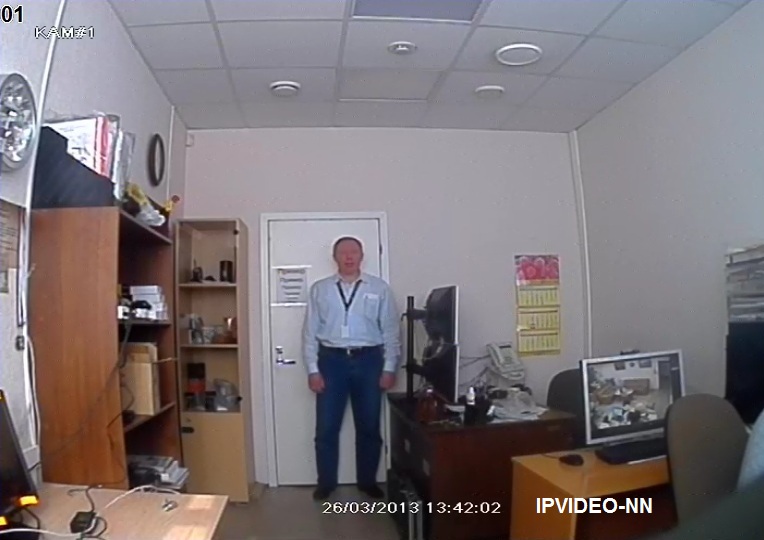

700 Твл (D1
720x576) |

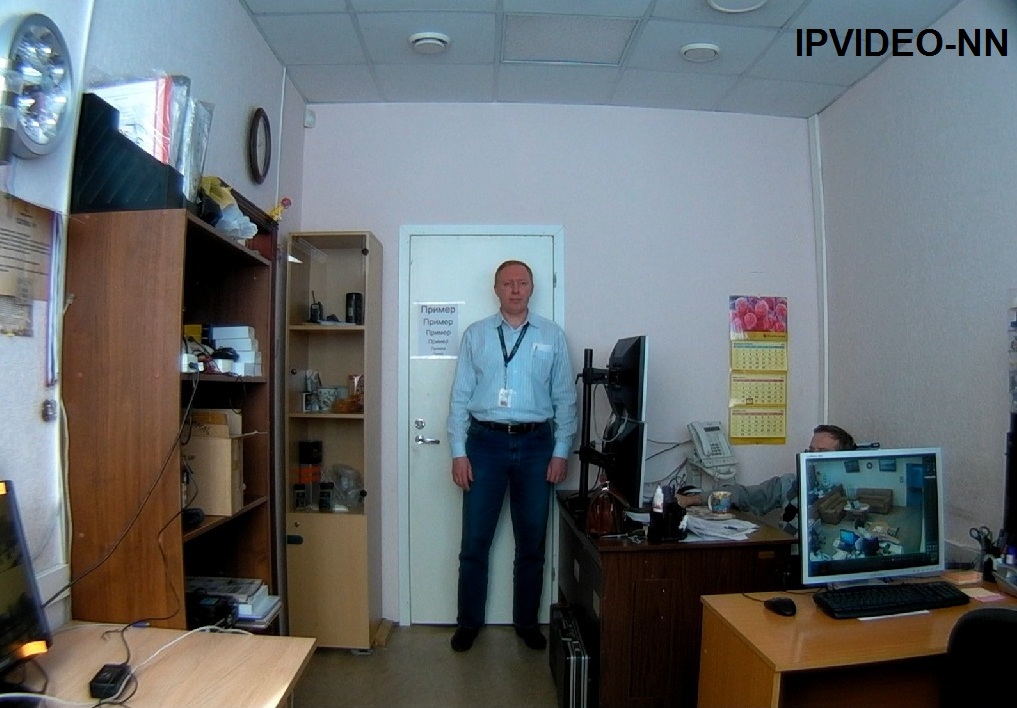

800 Твл (1.3Mpix 960Н 1280х960) |

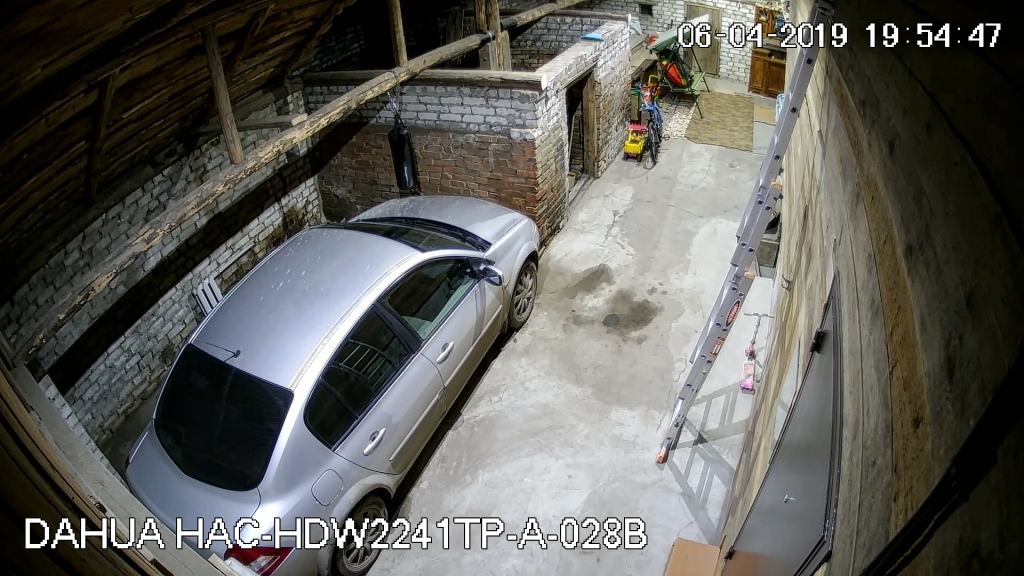

FULL HD1080P (2Mpix 1920x1080) |
|
Дополнительные программные или аппаратные модули обработки
изображения
Итак чтобы обработать
изображение с матрицы, производитель применяет специальные
программные модули. Их наличие и их количество влияют на стоимость
камеры. В более дорогих моделях данные функции реализованы на
аппаратном уровне - и как показывает практика качество этих функций
более высокая.

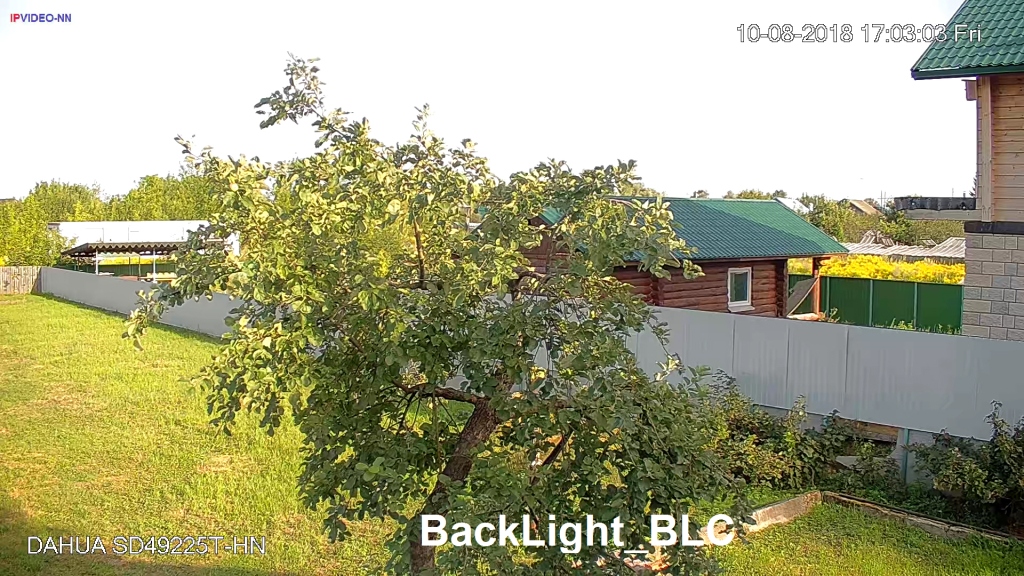

-Компенсация задней
засветки (BLC)

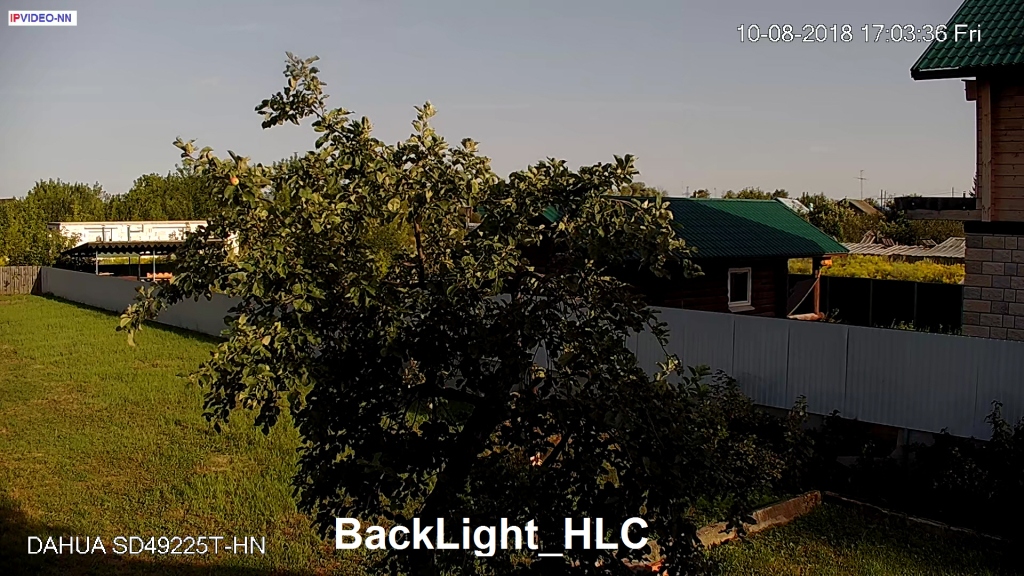

-Компенсация встречной
засветки (HLC)

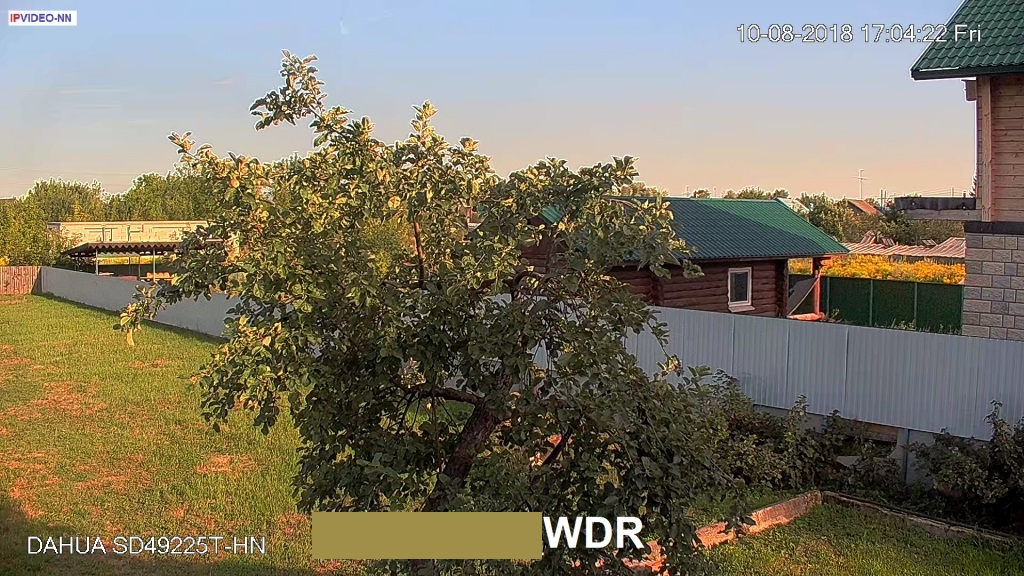

-WDR
( Это одна из программных или аппаратных функций камеры
которая Высветляет
тёмные участки и затемняет светлые. Отлично работает в помещении и
ужасно - на улице.

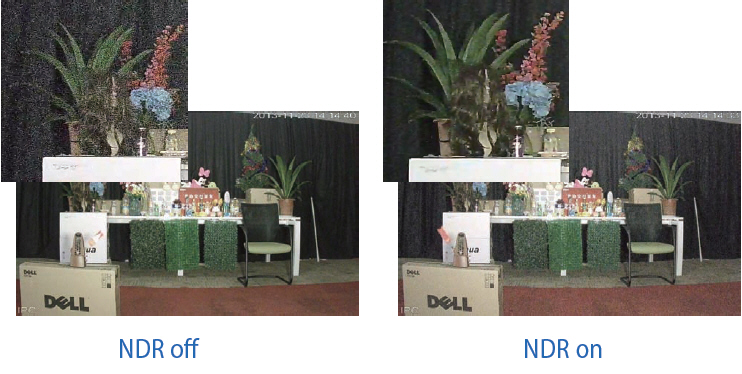

NDR \ 2NDR \3D NDR
WDR
бывает программный -
DWDR
это
когда изображение обрабатывается программой (как
Photoshop) и бывает "хардварный" когда изображение
обрабатывается специальной микросхемой. Камеры отличаются ценой и
соответственно при хардварной обработки изображение на много лучше
(соответственно производители "играются" с данной функцией -
формируя
цену на камеры).
|
ДЛЯ
ВИДЕОРЕГИСТАТОРОВ
Видеорегистратор и видеокамера всегда работают в
связке. А посему характеристики этих устройств должны быть
идентичными. У меня есть клиент на обслуживании, у которого
нехорошие ребята в своё время, установили приличные 2-х
мегапиксельные видеокамеры (1920х1080 пикс), да ещё и в термокожуха
(+2500 руб), а вот видеорегистратор поставили, который может писать
максимальное видео - 640х480... Или скажем Вам предлагают
видеокамеры формата 4К,
при этом видеорегистратор поддерживает такое разрешение, но может
записывать его с частотой 4 кадра \ секунду. Основные функции
видеорегистраторов на которые нужно обращать внимание при выборе:
-Количество каналов (4 \ 8 \ 16 \ 32 \ 64 \ 128 \ 256 )
-Количество и объём поддерживаемых дисков (размер архива
- глубина архива )
-Разрешение и скорость записи
-Кодак сжатия (H264 \ +H264 \ H265
\ +Р265
\ Smart H265 )
-Гибридность
-Поддержка записи звука
-Поддержка видеоаналитики
-Сетевые возможности (работа по сети и в
Internet)
-Видеовыхода (BNC \ VGA \ HDMI )
-Возможность много экранного вывода изображения
|
Размер архива.
Зависит от
количества дисков и их объёма. Размер видеопотока, который идёт
от видеокамеры, зависит от множества
показателей; (разрешение камеры, цветной или чёрно-белый режим,
расписание записи, интенсивность движения в кадре,
скорость записи кадров, кодак сжатия).
Пример: Скорость записи 25 к\с -- Битрейт
дефолтовый для каждого разрешения и кодака
|
количество камер |
разрешение съёмки |
кодак
сжатия |
количество дней записи |
размер архива ( Gb ) |
| 4 |
D1 704x576 |
H-264 |
30 |
1265 |
| 4 |
HD 720P 1Mpix
1280x720 |
H-264 |
30 |
2531 |
| 4 |
960H
1.3Mpix 1280x960 |
Н-264 |
30 |
2570 |
| |
|
|
|
|
| 4 |
Full HD
2Mpix 1920x1080 |
H-264 |
30 |
5062 |
| 4 |
4
Mpix
2560x1440 |
H-264 |
30 |
6179 |
| 4 |
4К
8Mpix
3840x2160 |
H-264 |
30 |
9089 |
| |
|
|
|
|
| 4 |
Full HD
2Mpix 1920x1080 |
Н-265 |
30 |
2531 |
| 4 |
4 Mpix
2560x1440 |
Н-265 |
30 |
3707 |
| 4 |
Full HD
2Mpix 1920x1080 |
Н-265 |
30 |
5026 |
Разрешение и скорость записи.
Эти два параметра
как правило взаимосвязаны. Предположим: в характеристиках 8-ми
канального
DVR
написано "Скорость записи 100
кадров", это значит что скорость записи 100 кадров суммарная на
все 8 каналов при разрешении
CIF (320x240) -
в итоге запись идёт 12 кадров на канал. А
при выставлении записи в разрешение
D1 -
скорость может быть 1 или 3 кадра на
канал. Или такая пометка , для
NVR : "4K
7к/с, 5MP 12к/с, 4MP/3MP 15к/с, 1080P/720Р 25к/с на канал".
Видеорегистраторы записывающие с максимальным разрешением
и скоростью 25 кадров на канал имеют пометку "REAL
TIME".
Но от этого и
стоимость видеорегистратора меняется.
|
Гибридность.
Возможность производить запись как со
старых камер аналогового видеонаблюдения так и с новых
формата CVI или
IP
камер одновременно
на одном
DVR
или видеосервере. А вот тут некоторые
производители "халтурят".
8-ми канальный гибридный видеорегистратор
Novicam,
может писать изображение с 8-ми аналоговых камер. Но если
подключить IP
камеры , то
видеорегистратор "превращается" в 4-х канальный.
Видеорегистратор
от
RVi
так и останется 8-и канальным (6 аналог +
2
IP).
DAHUA -
HCVR7216AN-4M - 16 видеокамер
CVI +8 IP
камер и того 24 камеры (а регистратор
16-ти канальный.......)
Сетевые
возможности.
Это не
только возможность видеть
DVR
по сети но и управлять им,
просматривать и копировать архив, производить запись через
сеть, просматривать видео более чем с одного
DVR
или камеры. Иметь
возможность доступа к
DVR или
NVR
через
LAN
или
Internet.

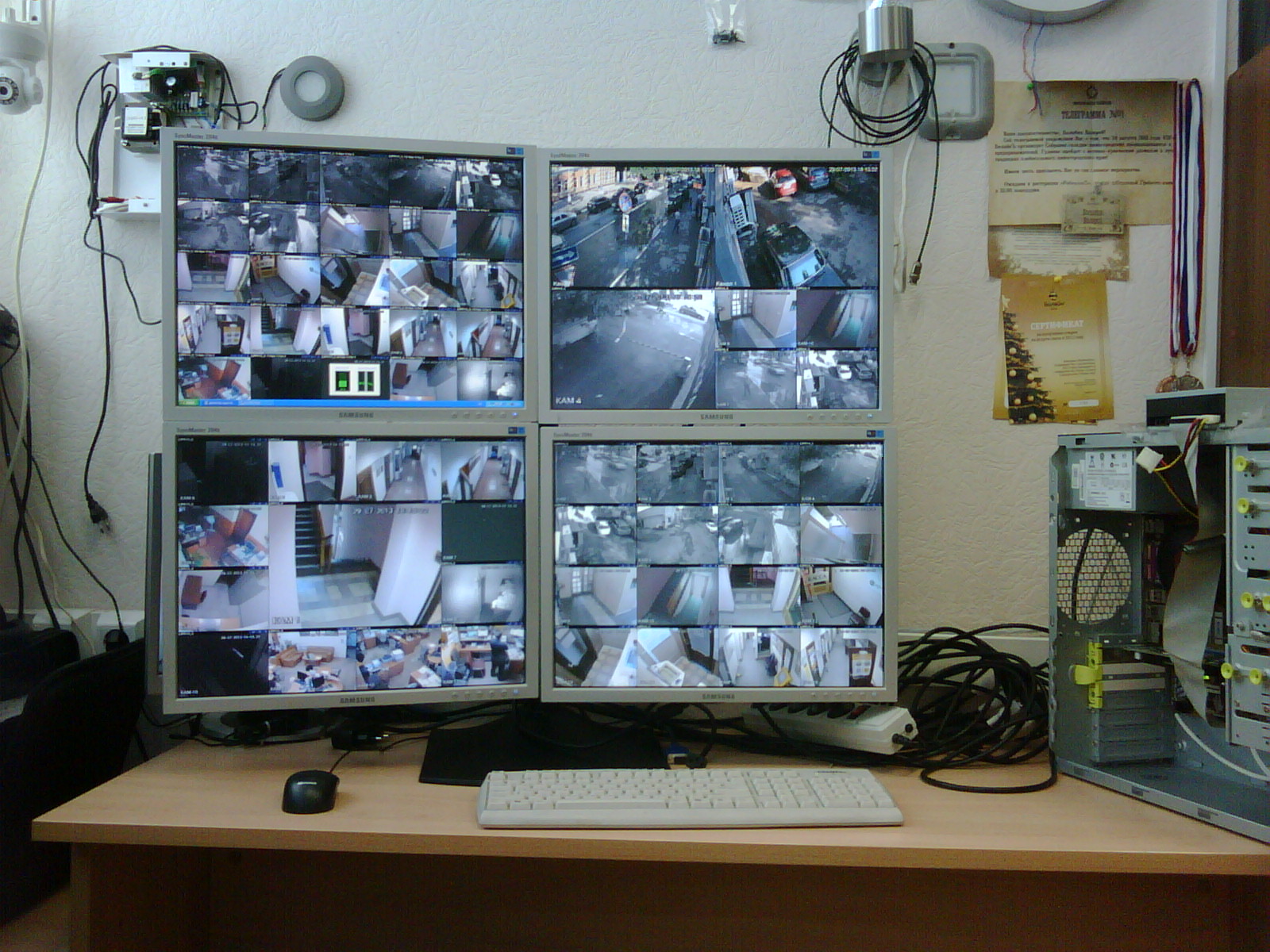

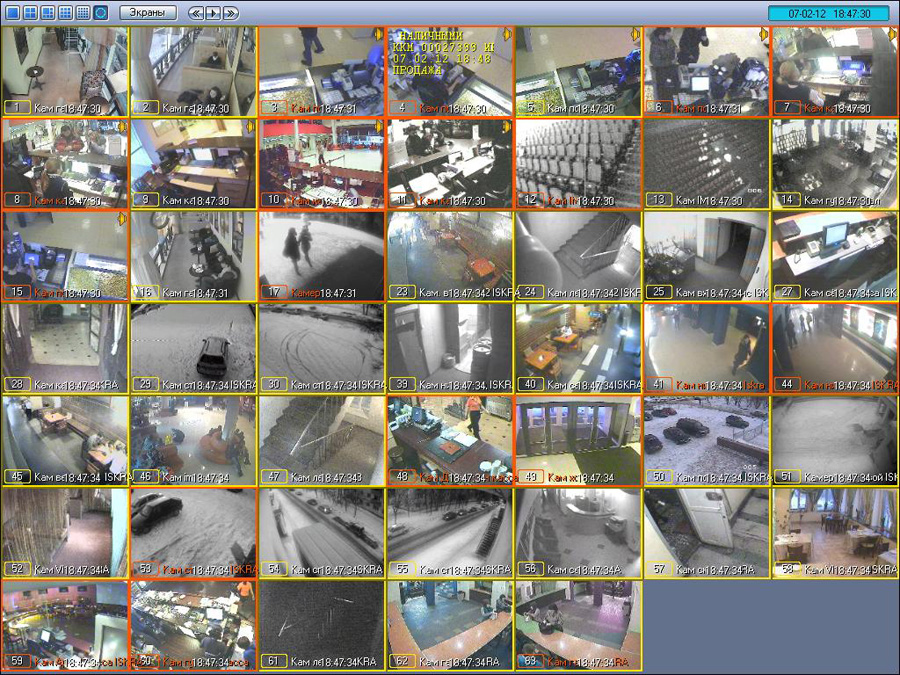

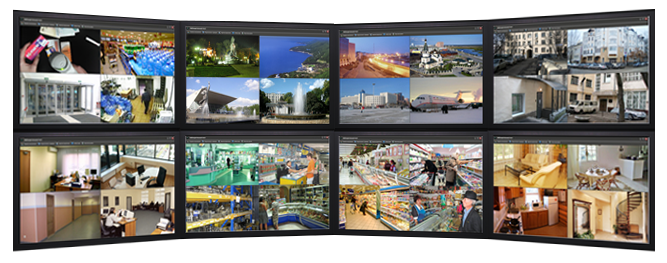

Многооконность и малтимониторность.
Согласитесь, что при наличии скажем 60 камер, просматривать все
камеры на одном Мониторе - неудобно (даже если монитор 60 дюймов).
А если мы просматриваем видео с 60-ти видеорегистраторов -это
как минимум 240 видеокамер. Для этого система должна уметь
делить экран на "окона" и распределять "окна" в любой
пропорции на каждый монитор \ отдельно выводить текстовую
информацию на отдельном мониторе \
отображать схемы объекта или работать с
Video Wall.
.
Наличие
сетевого клиента.
(
Программы
CMC \
SmartPSS )
У Вас разветвлённая
сеть офисов по всему городу или стране со своими регистраторами
. А вам необходимо просматривать видео со всех офисов
одновременно. Вы в одной программе (сетевом клиенте) можете
просматривать видео со всех камер всех офисов. Но
будьте внимательны, не у всех производителей программное
обеспечение может "ВСЕ и ВСЯ". Вот основные
примеры недочётов программного обеспечения для удалённого доступа:-Возможность
подключения только 16 камер ( стандартно 32-64 камеры,
профессиональное 128-256 камер)
-Для одной
линейки видеорегистраторов - одно ПО, для другой линейки -
другое (у одного производителя)
-Возможность подключения через интернет по
различным протоколам ( статик
IP, DNS,
облачные
сервисы)
-Невозможность
подключения оборудования стороннего производства
-Нет возможности управлять устройствами
-Только OnLine просмотр камер.
ПОДКЛЮЧЕНИЕ ОБОРУДОВАНИЯ К
ИНТЕРНЕТ
Для вывода IP видеокамеры
или видеорегистратора
DVR\NVR
(любого) в интернет существует два способа. С использованием
статичного
IP
адреса или при помощи протокола
P2P (или Easy4IP). Оба варианта
отличаются по способу настройки оборудования и
возможностям доступа к устройствам через ПО.
|
|
|
|
|
